Гидроцилиндры BV-XL

Специальные цилиндры серии XL

XL Цилиндры Eaton были разработаны специально для работы в наиболее тяжелых условиях, таких как: добыча нефти на шельфе, добыча полезных ископаемых, переработка минерального сырья, гидроэнергетические дамбы.
Наш большой выбор специальных покрытий, в сочетании с производственной возможностью длины хода до 22 метров, делает Eaton одним из ведущих производителей цилиндров в мире.

Применение гидроцилиндров в строительстве Строительство

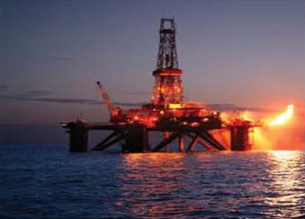

Гидроцилиндры в нефтегазовой и морской отрасли Нефтегазовая и морская отрасли
Применение гидроцилиндров в волновой энергии Волновая энергия
Гидроцилиндры в металлургии Металлургия

Продукция

  • Изготовление на заказ XL цилиндров для специальных проектов
  • Полное и комплексное нанесение покрытия

Ключевые рынки

  • Нефтегазовая сфера (исследование, добыча, тех. обслуживание)
  • Гражданское строительство (мосты, плотины, военные объекты, гидроэнергетика)
  • Морская отрасль / Драгирование
  • Гидроэнергетика / Металлургия

Особенности гидроцилиндров Eaton

    Уникальные характеристики:
  • Максимальный ход — 20М / 66’
  • Макс. Ø поршня — 1500мм / 60’’
    Покрытие штока:
  • Хром/Хромо-никель до 12М
  • Керамика и HVOF до 15М
  • Eatonite™ (фирменное покрытие Eaton)

Применяемые покрытия

Покрытие с лазерной облицовкой ABC‑L1
logo DNV
Покрытие Eatonite™ с лазерной облицовкой является высококачественным, обладающим ремонтопригодностью в полевых условиях, сертифицированным DNV покрытием цилиндров для использования в самых тяжелых условиях, что обеспечивает работоспособность и надежность морских буровых установок и кораблей. Коррозийная устойчивость к соленой воде.
ABC‑L2 Покрытие штока с лазерной облицовкой для мест с низкой интенсивностью эксплуатации в тяжелых условиях.
Керамическое и HVOF покрытия ABC‑H Напыленное покрытие HVOF для высококоррозийной и абразивной среды
ABC‑P3 Оксидное покрытие плазменным напылением для предотвращения износа и коррозии
Гальванические покрытия ABC‑G2 Гальваническое никельхромовое покрытие со стандартной износостойкостью и повышенной коррозийной устойчивостью
ABC‑G1 Гальваническое хромовое покрытие со стандартной износостойкостью и повышенной коррозийной устойчивостью

Производство Гидроцилиндров

Создание крупнейших цилиндров в мире, предназначенных для надежной и точной работы в тяжелых условиях, происходит при поддержке Инновационных Центров Eaton.
Производство гидроцилиндров Eaton осуществляется в городе Эйндховен на юге Нидерландов.
Endhoven, Eaton.

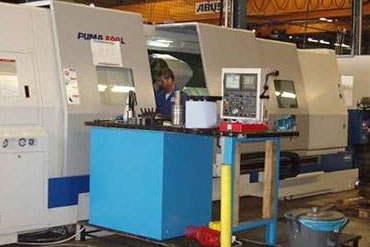

Производственные возможности

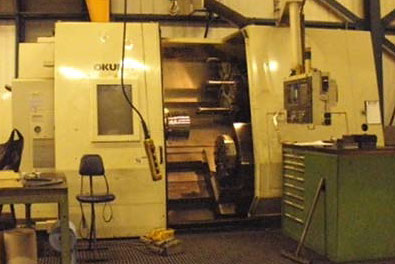

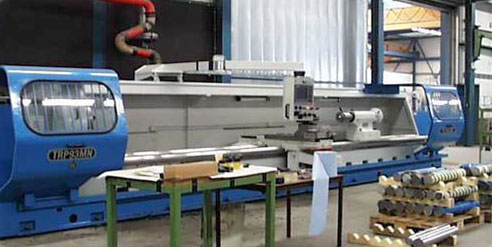

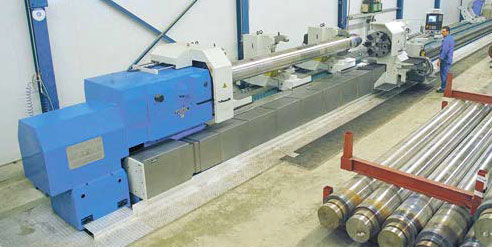

Станок для производства гидроцилиндров Eaton Станок для производства гидроцилиндров
    Станок с ЧПУ
  • Макс. диаметр 1.500 мм
  • Макс. длина 22.000 мм
Производство гидроцилиндров Eaton Производство гидроцилиндров
    Станок без ЧПУ
  • Макс. диаметр 1.200 мм
  • Макс. длина 10.000 мм

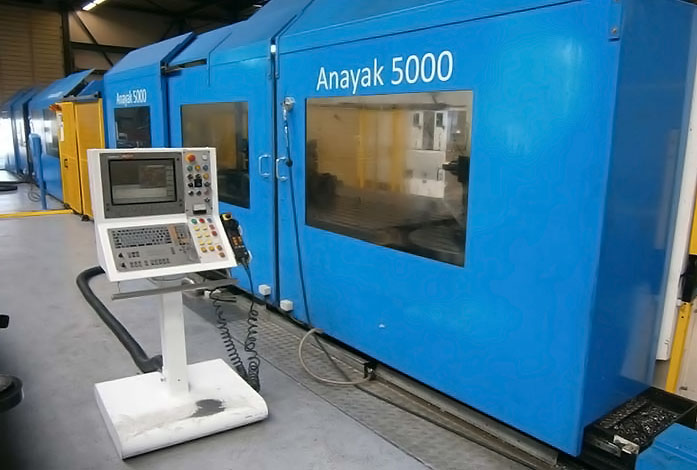

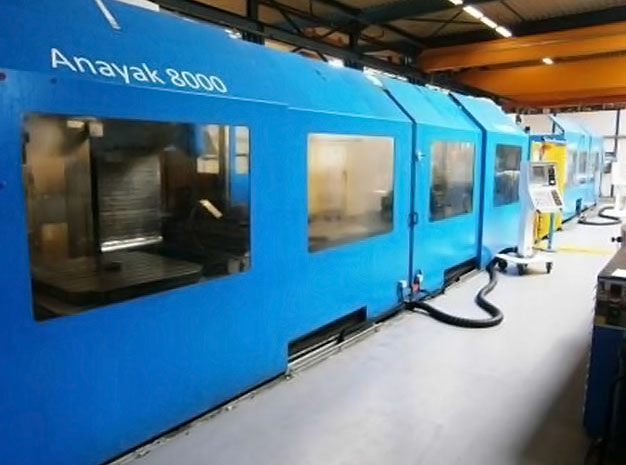

Фрезеровка

Фрезерные станции Фрезеровка Eaton
    Фрезерные станции
  • Макс. размеры 1.460мм x 1.190мм x 16.500мм

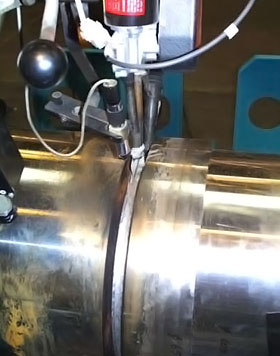

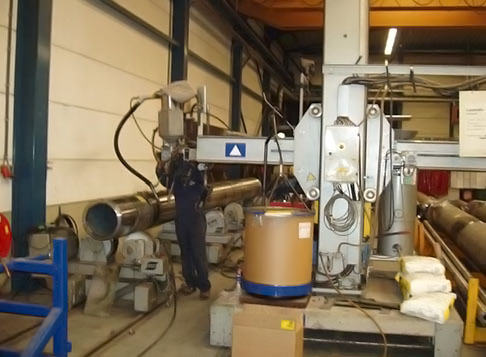

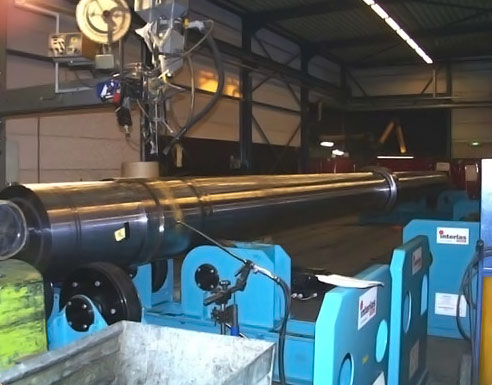

Сварка

Сварка гидроцилиндров Изготовление гидроцилиндров Eaton — сварка Гидроцилиндры Eaton — сварка
  • Сертифицированные сварщики
  • Дуговая сварка под флюсом
  • Сварка MIG/MAG

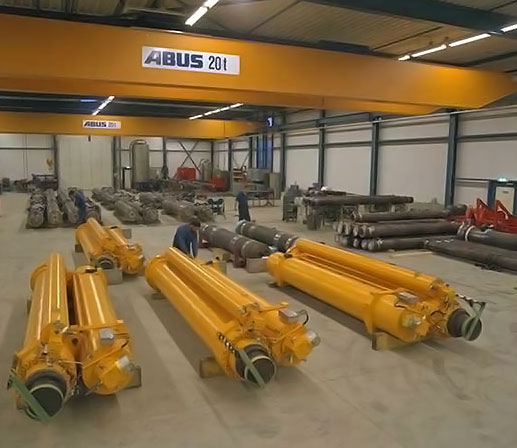

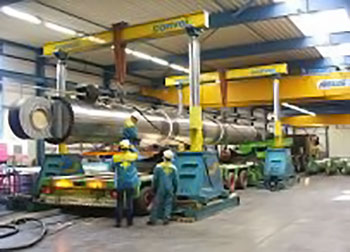

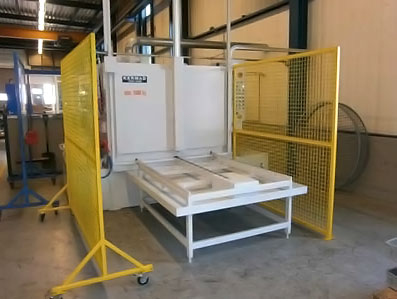

Сборка и тестирование

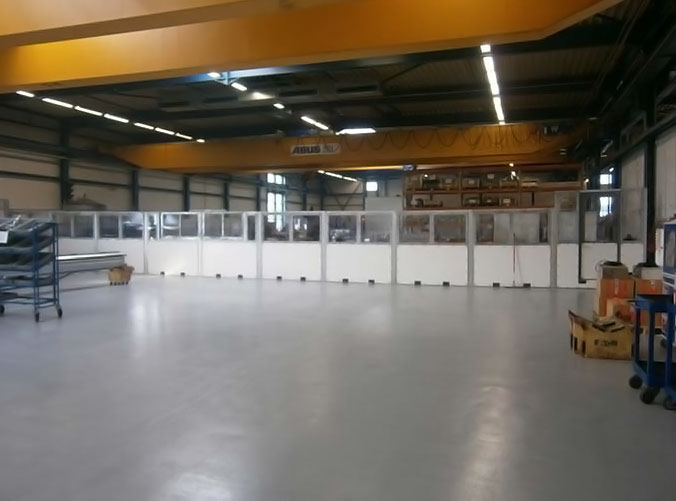

Склад гидроцилиндров Eaton Монтаж гидроцилиндров Тестирование гидроцилиндров Гидроцилиндры на складе Eaton

Сферы применения. Новые проекты

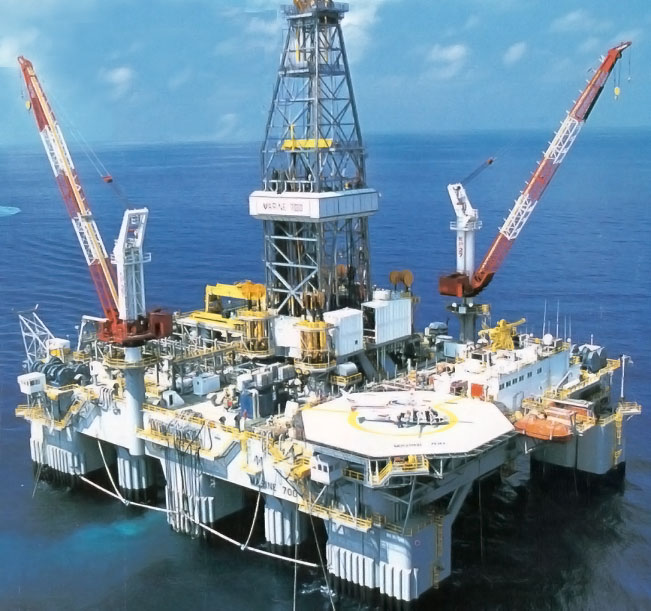

Нефть и газ

Система натяжения и крепления стальным тросом

Цилиндры WRT (нагрузка — 54.4т)
диаметр поршня 370 мм
диаметр штока 320 мм
длина хода 3810 мм
покрытие штока ABC-G2 (100/50 NiCr)
Цилиндры WRT (нагрузка — 91т)
диаметр поршня 470 мм
диаметр штока 400 мм
длина хода 3810 мм
покрытие штока Eatonite™ ABC L1
Цилиндры WRT (нагрузка — 102т)
диаметр поршня 550 мм
диаметр штока 500 мм
длина хода 3810 мм
покрытие штока Eatonite™ ABC L2
Цилиндры WRT (нагрузка — 114т)
диаметр поршня 540 мм
диаметр штока 480 мм
длина хода 3810 мм
покрытие штока ABC-G2 (100/50 NiCr)
Цилиндры WRT (нагрузка — 127т)
диаметр поршня 555 мм
диаметр штока 480 мм
длина хода 3810 мм
покрытие штока ABC G2 (100/50 NiCr)

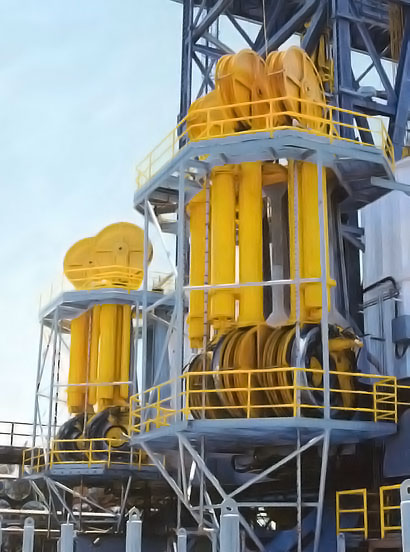

Гидроцилиндры в нефтегазовой сфере Гидроцилиндры в системах натяжения и крепления стальным тросом

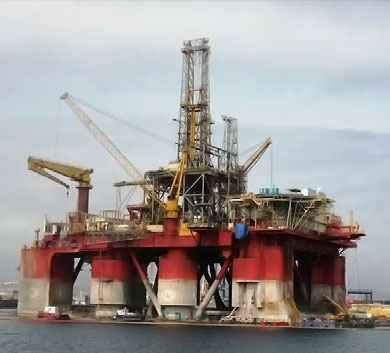

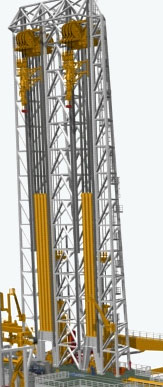

Подъемные цилиндры

Количество (3) цилиндра
диаметр поршня 560 мм
диаметр штока 400 мм
длина хода 18000 мм
покрытие штока ABC-P1
Подъемные цилиндры Подъемные цилиндры Eaton

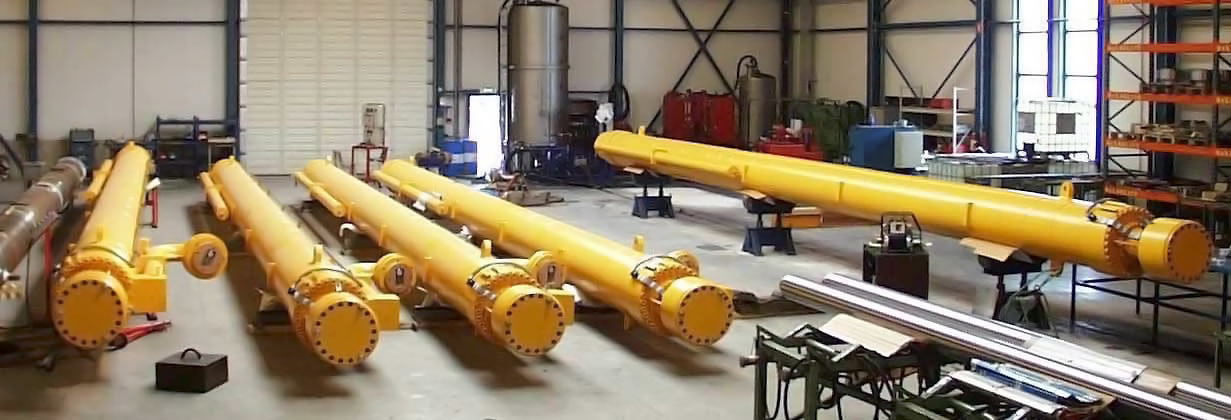

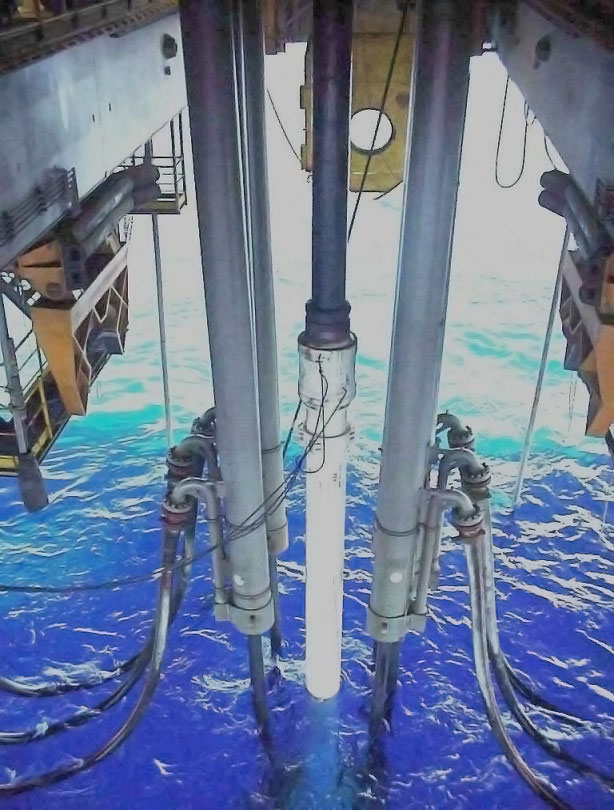

Натяжители прямого действия

Количество (6) цилиндров
диаметр поршня 560 мм
диаметр штока 230 мм
длина хода 12540 мм
покрытие штока Super Duplex Polished
Натяжители прямого действия Натяжители прямого действия Eaton

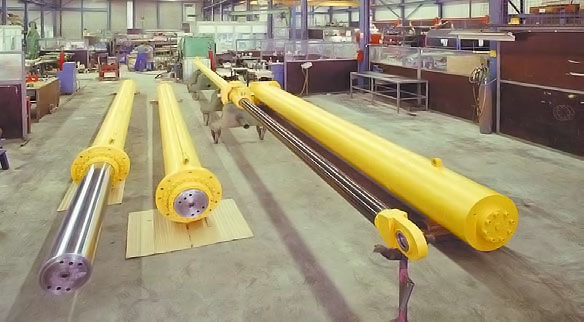

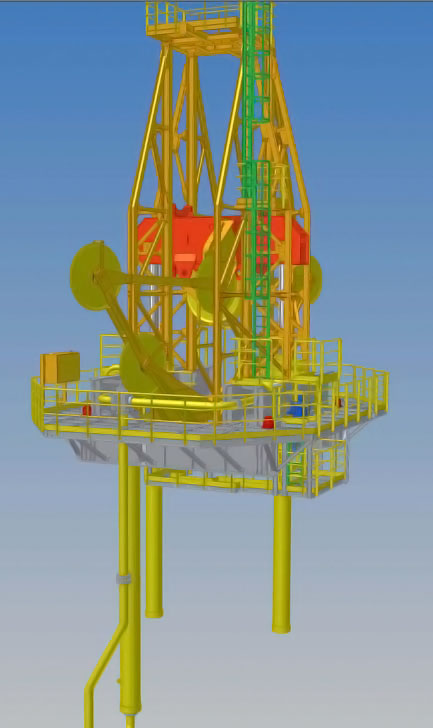

Краноблочные компенсаторы

Количество (3) цилиндра
диаметр поршня 560 мм
диаметр штока 400 мм
длина хода 18000 мм
покрытие штока ABC-P1
Краноблочные компенсаторы Краноблочные компенсаторы Eaton

Морская отрасль / Драгирование

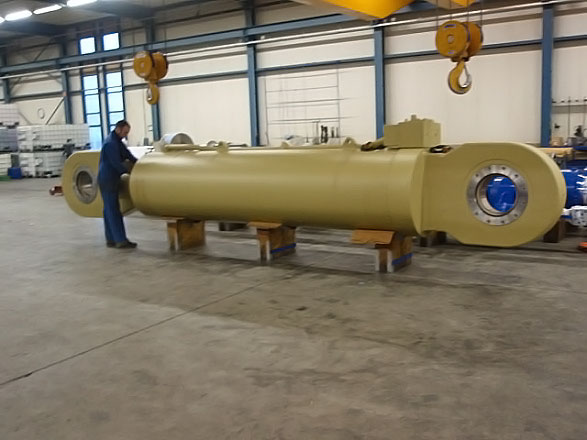

Баржа для подготовки дна под трубопровод

Количество (9) цилиндров
диаметр поршня 780 мм
диаметр штока 360 мм
длина хода 3200 мм
покрытие штока ABC H (HVOF - WcCoCrNi)

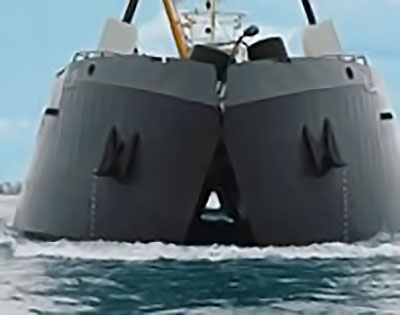

Баржа для подготовки дна под трубопровод Гидроцилиндры для барж

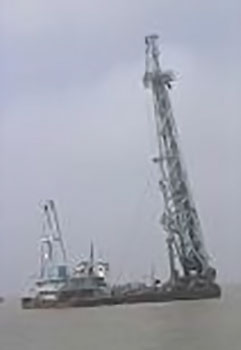

Цилиндры складывания мачты на барже

Количество (1) цилиндр
диаметр поршня 1000 мм
диаметр штока 650 мм
длина хода 12870 мм
покрытие штока ABC-P2
вес 65 тонн!
Цилиндры складывания мачты на барже Цилиндры Eaton для мачты на барже

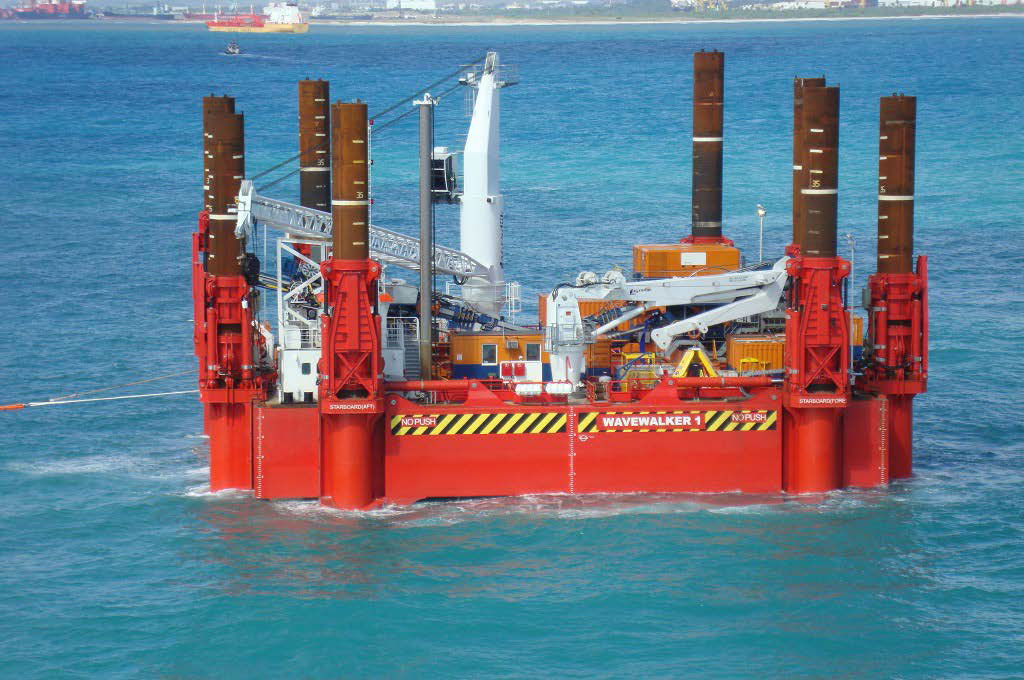

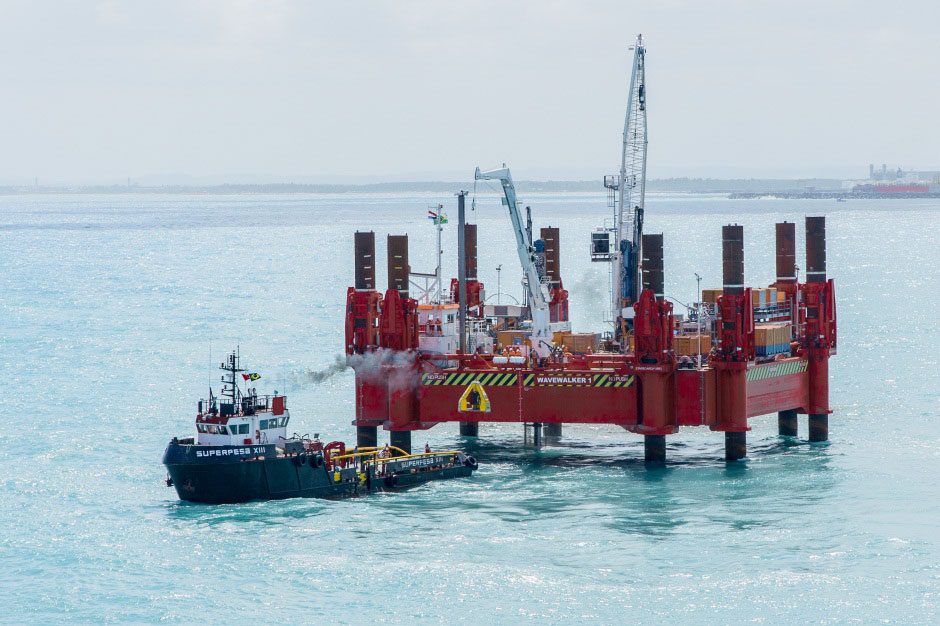

Самоподъемная морская платформа

Количество (33) Гидравлический домкрат
покрытие штока ABC-P3
Самоподъемная морская платформа Гидравлический домкрат для морской платформы

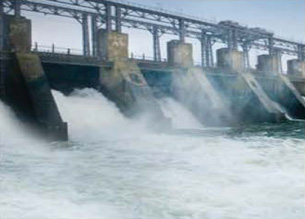

Гидроэнергетика / Гражданское строительство

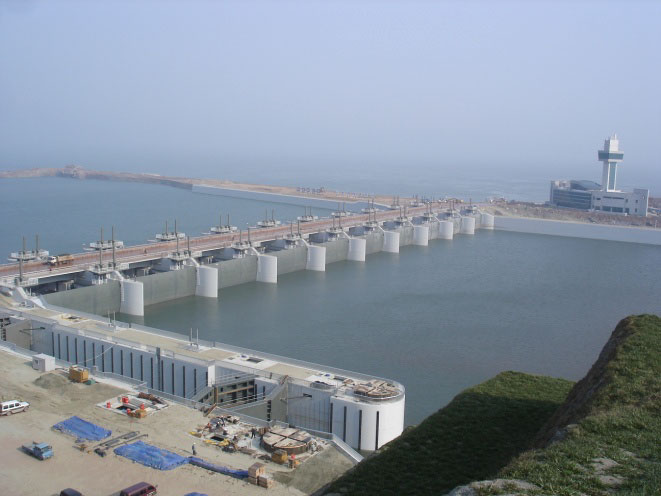

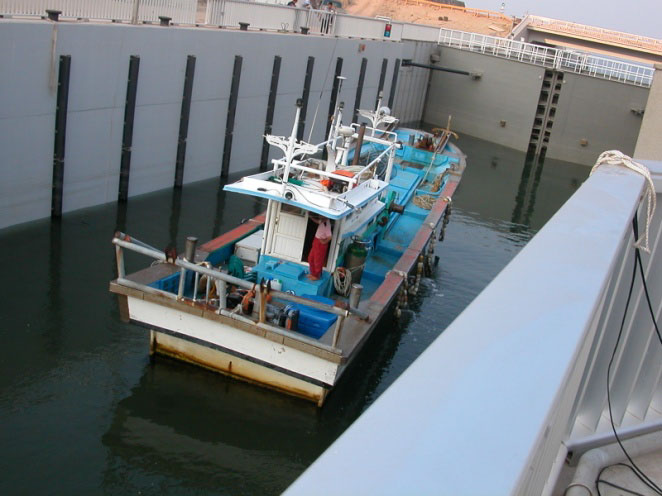

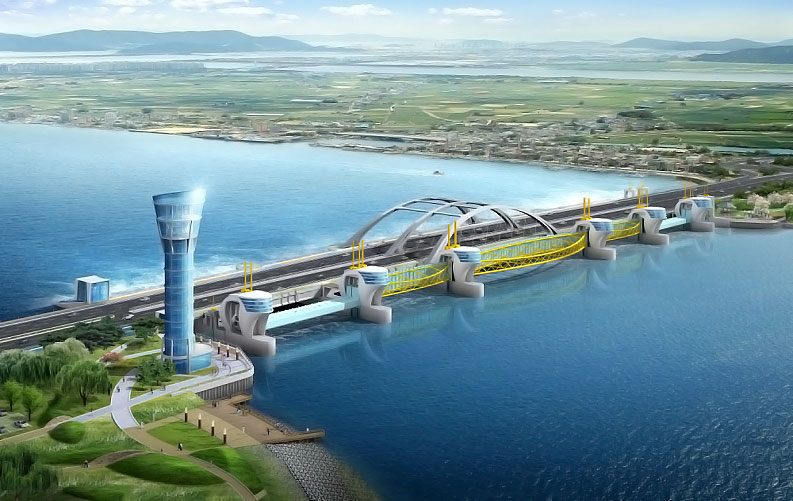

Сегментный затвор. Цилиндры навигационного шлюза. Гидростанции

Южная Корея, Сэмангым.

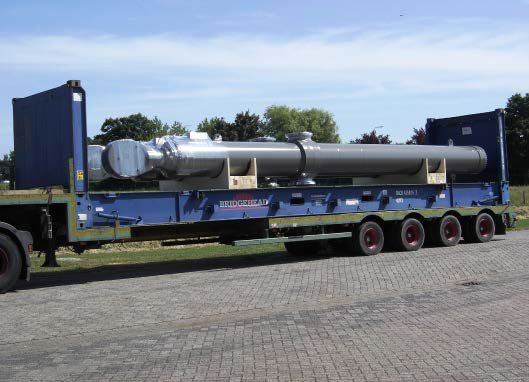

Цилиндры сегментного затвора (кол-во 42)
диаметр поршня 630 мм
диаметр штока 320 мм
длина хода 8400 мм
покрытие штока ABC P2 и Hypos II
Цилиндры навигационного шлюза (кол-во 9)
диаметр поршня 300 мм
диаметр штока 220 мм
длина хода 4700 мм
покрытие штока ABC-P2 и Hypos II
Гидростанции (кол-во 40)

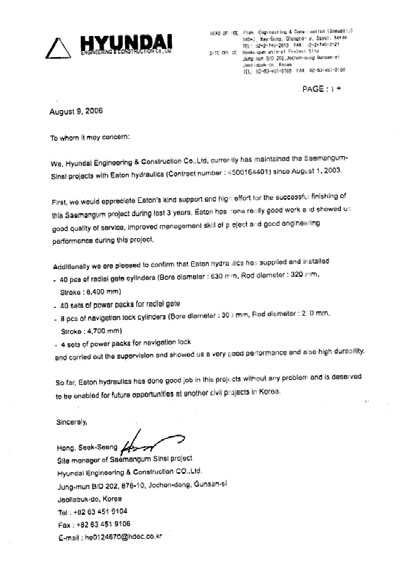

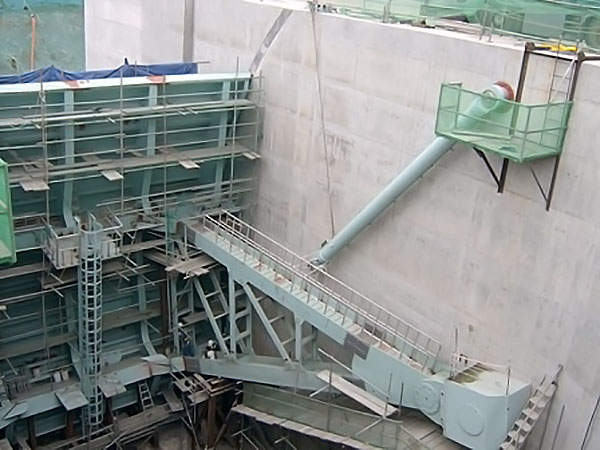

Гидростанция в Южной Корее, Сэмангым. Сегментный затвор на гидростанции в Южной Корее, Сэмангым. Цилиндр навигационного шлюза для гидростанции в Южной Корее, Сэмангым. Гидроцилиндры Eaton для гидростанции в Южной Корее, Сэмангым. Цилиндры Eaton навигационного шлюза для гидростанции в Южной Корее, Сэмангым.

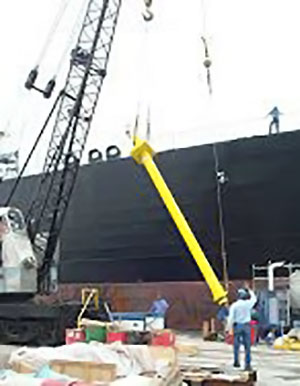

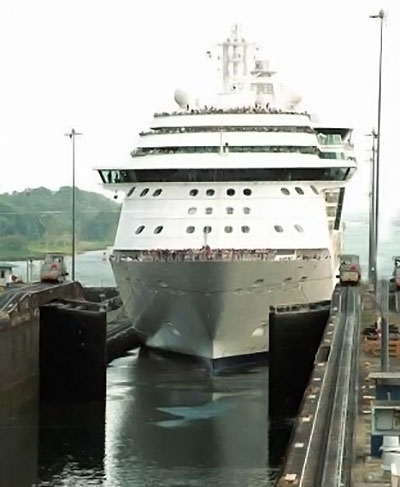

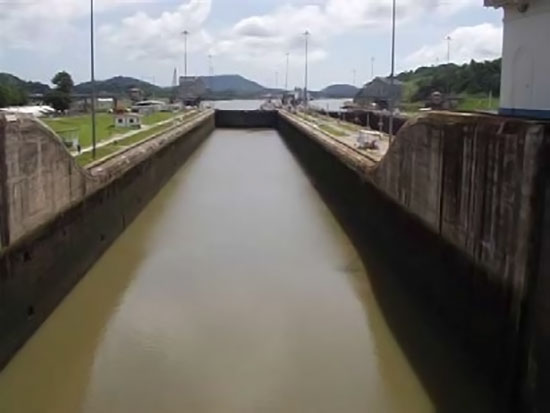

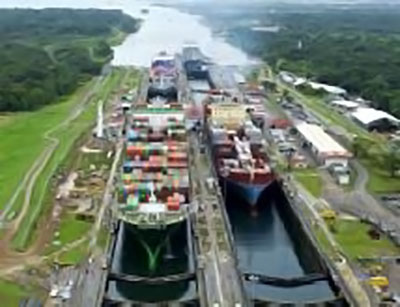

Цилиндры ворот шлюза и маслостанции

Панама, Панамский канал. Производство стали, монтаж, ввод в эксплуатацию и управление проектом.

Кол-во (116) цилиндров
диаметр поршня 260 мм
диаметр штока 180 мм
длина хода 5600 мм
покрытие штока ABC-P2 + система измерения Temposonics

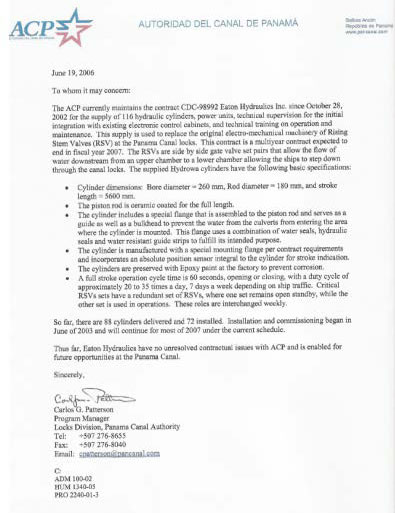

Шлюз на Панамском канале. Панама. Цилиндр ворот шлюза для Панамского канала. Цилиндры ворот шлюза на Панамском канале. Шлюз на Панамском канале. Панама. Производство стали, монтаж, ввод в эксплуатацию и управление проектом на Панамском канале.

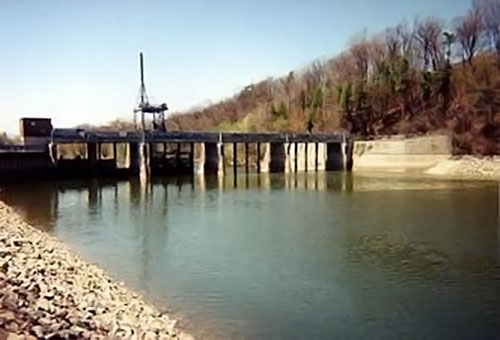

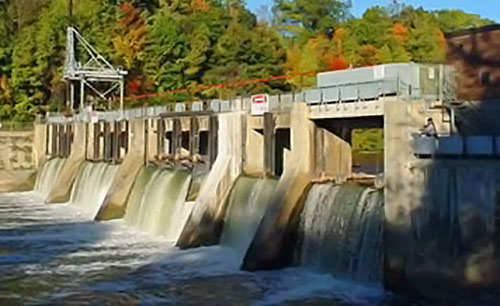

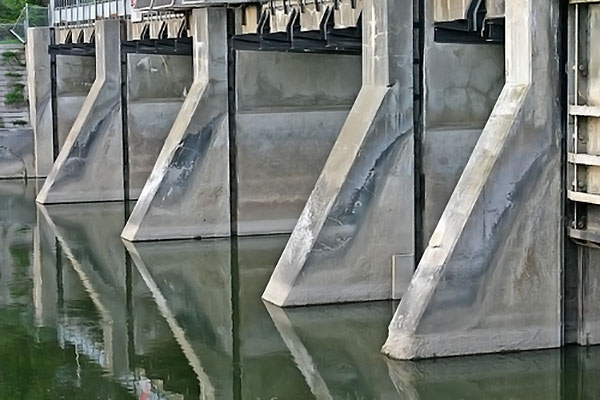

Дамба в Спрингбэнк

Канада.

Кол-во (8) цилиндров
диаметр поршня 250 мм
диаметр штока 125 мм
длина хода 6688 мм
покрытие штока ABC P2 + система измерения Temposonics
Цилиндры Eaton на дамбе в Спрингбэнк. Канада. Дамба в Спрингбэнк. Канада. Использование гидроцилиндров на дамба в Спрингбэнк. Канада.

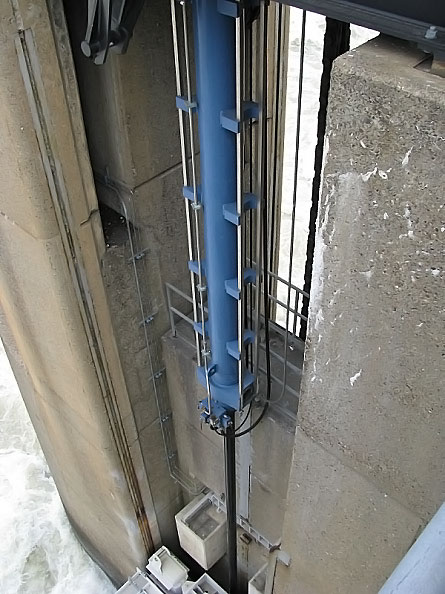

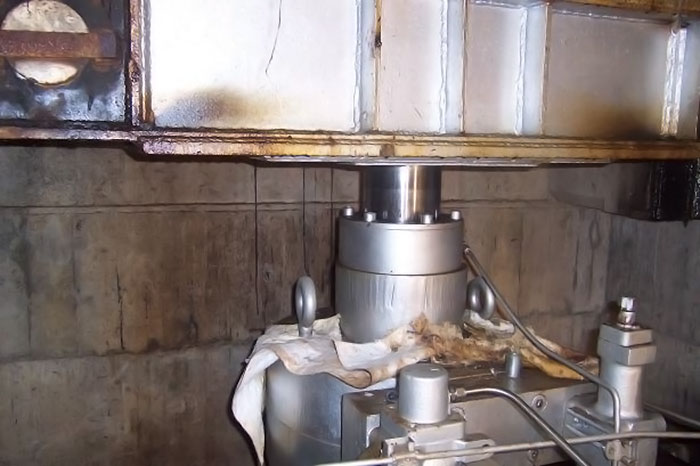

Дамба в Эмсворте

Инженерный корпус армии США. Питтсбург.

Цилиндр для затвора водоприемника (кол-во 18)
диаметр поршня 320 мм
диаметр штока 160 мм
длина хода 9144 мм
покрытие штока ABC P2 + система измерения Temposonics

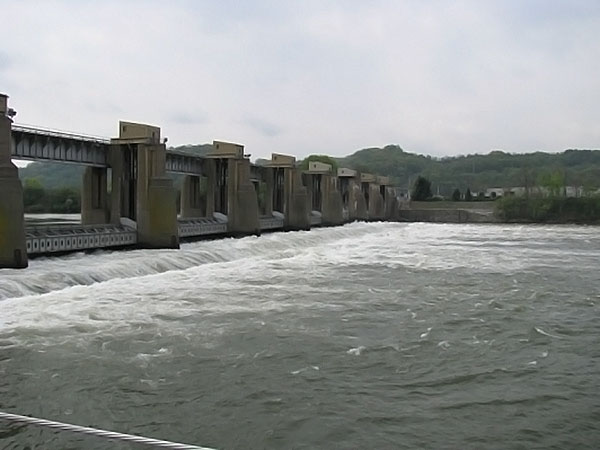

Использование гидроцилиндров Eaton на дамбе в Эмсворте. Инженерный корпус армии США. Питтсбург. Цилиндр для затвора водоприемника на дамбе в Эмсворте. Питтсбург. США.

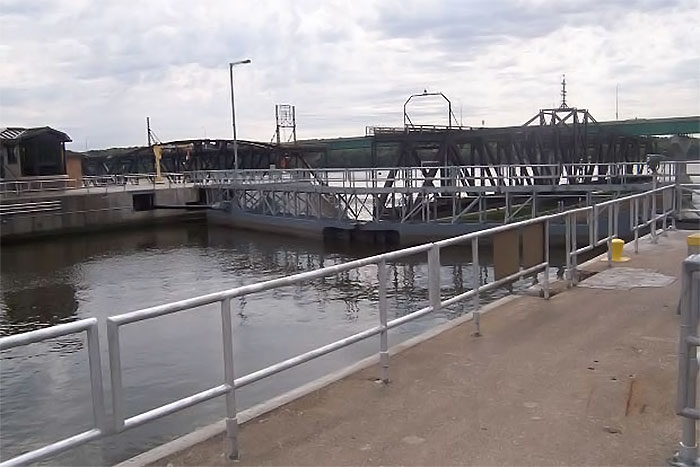

Судоходный шлюз

Судоходный шлюз №19 на р.Миссисипи. Инженерный корпус армии США.

Кол-во (4) цилиндра
диаметр поршня 457 мм
диаметр штока 178 мм
длина хода 3839 мм
покрытие штока ABC P2 + система измерения Temposonics
Судоходный шлюз №19 на р.Миссисипи. Инженерный корпус армии США. Гидроцилиндр на судоходном шлюзе №19 на р.Миссисипи. Инженерный корпус армии США.

Сегментный затвор

Соянганг. Южная Корея.

Кол-во (9) цилиндра
диаметр поршня 400 мм
диаметр штока 230 мм
длина хода 7850 мм
покрытие штока ABC P2 + система измерения Temposonics

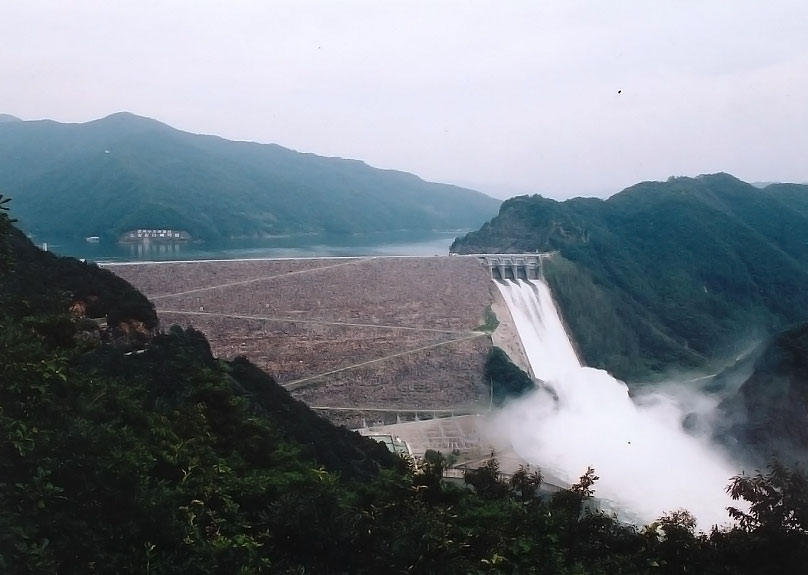

Сегментный затвор. Соянганг. Южная Корея. Гидроцилиндр для сегментного затвора в Соянганге. Южная Корея.

Радиальный затвор. Спец. маслостанция

Вьетнам. Дамба Тао-Лонг.

Кол-во (18) цилиндров
диаметр поршня 250 мм
диаметр штока 140 мм
длина хода 4800 мм
покрытие штока ABC-G2 (40/20 NiCr)

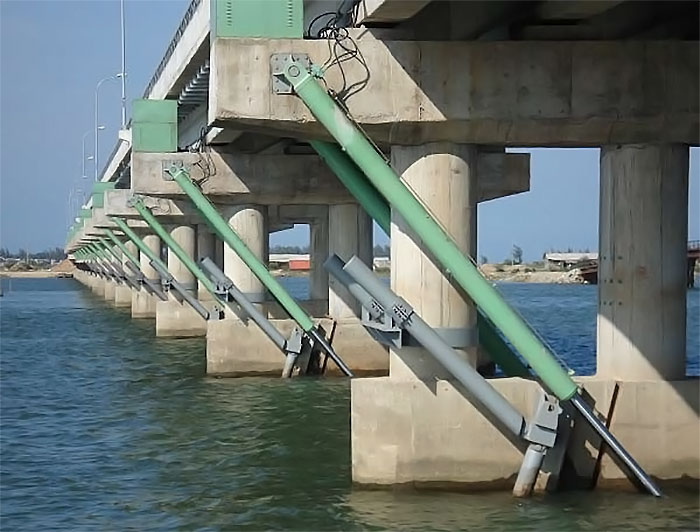

Вьетнам. Дамба Тао-Лонг. Гидроцилиндры Eaton для радиального затвора. Спец. маслостанция.

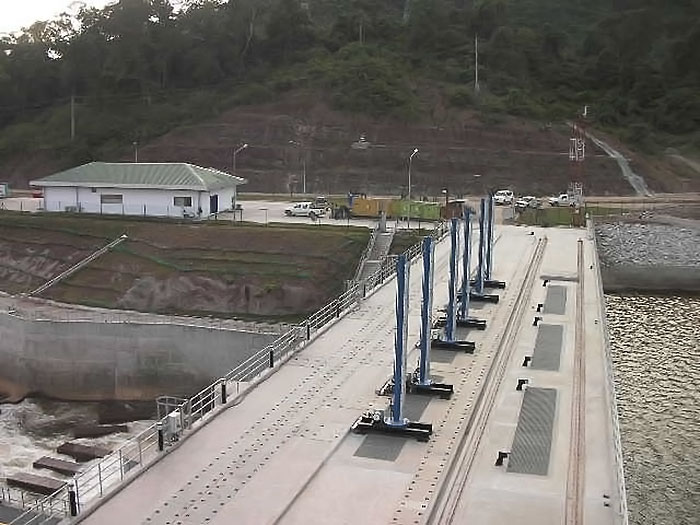

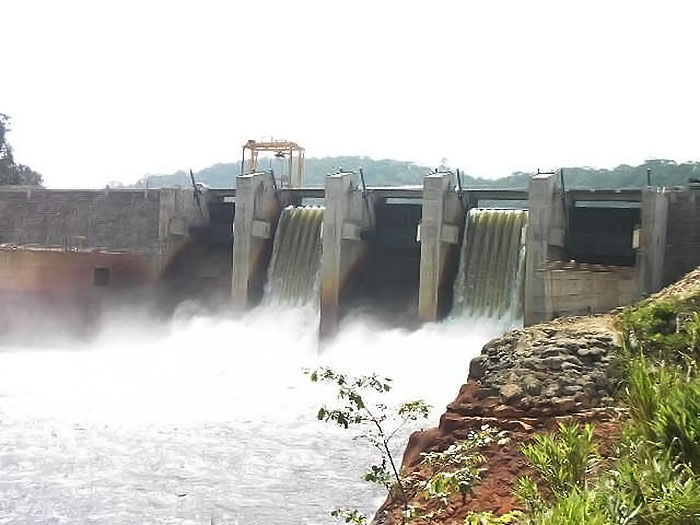

Цилиндры управления потоком воды

Лаос. Плотина Нам Теун 2. Mitsubishi Heavy Industries.

Гидроэлектростанция 700 МВт
Цилиндры управления потоком воды (кол-во 31)
Маслостанции (кол-во 16)
Лаос. Плотина Нам Теун 2. Mitsubishi Heavy Industries. Цилиндры управления потоком воды на плотине Нам Теун 2 в Лаосе.

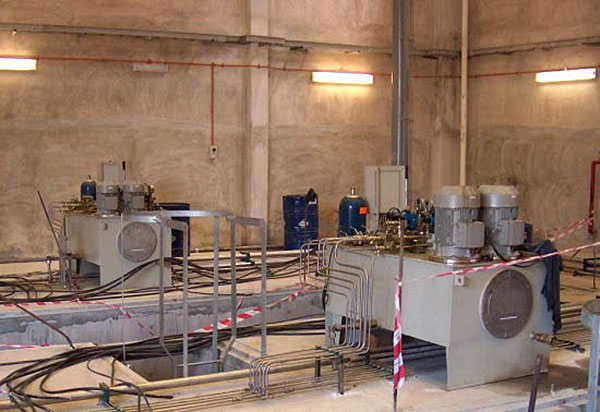

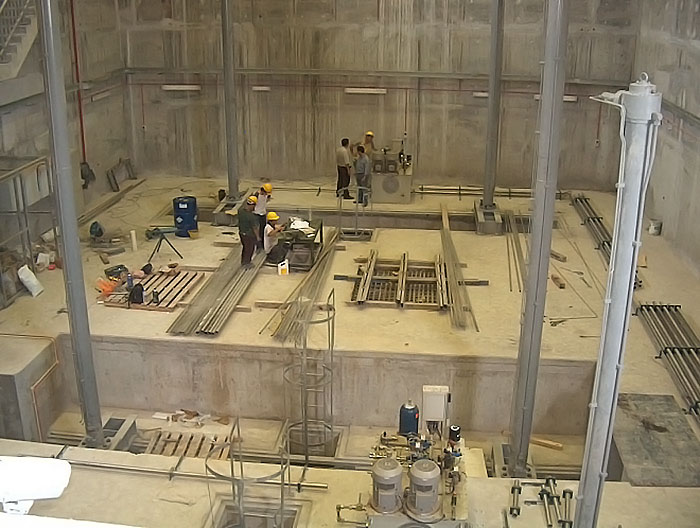

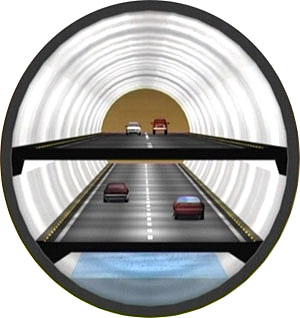

Регулирование дождевого стока

Регулирование дождевого стока и автомобильный туннель в Куал-Лумпуре. Малайзия.

Цилиндры клапанного затвора: 160-90-2681 мм (кол-во 8)
Ворота шлюза верхнего туннеля: 160-80-4300 мм (кол-во 4)
Ворота шлюза нижнего туннеля: 220-100-8900 мм (кол-во 4)
Аварийные затворы: 160-110-7300 мм (кол-во 4)
Цилиндры Eaton для регулирования дождевого стока в Куал-Лумпуре. Малайзия. Регулирование дождевого стока в Куал-Лумпуре. Малайзия. Автомобильный туннель в Куал-Лумпуре. Малайзия.

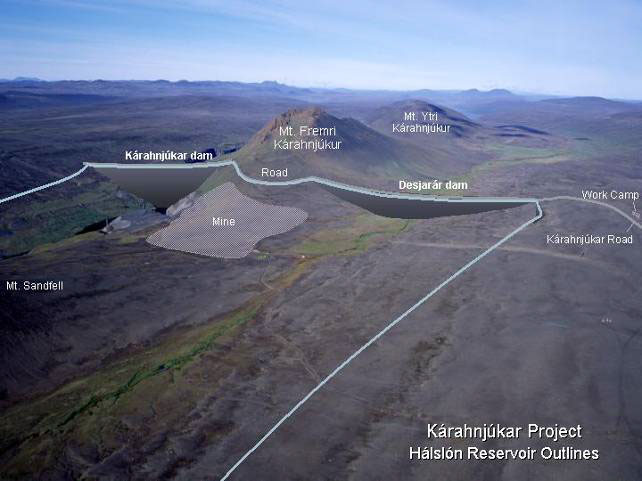

Исландия — Каурахньюкар (ГЭС)

Высота плотины: 193 м
электрическая мощность: 690 МВт
мощность генераторов: 6 х 15 МВт

Кол-во (2) цилиндра
диаметр поршня 500 мм
диаметр штока 180 мм
длина хода 6805 мм
покрытие штока ABC-P2 и Hypos II
Кол-во (1) цилиндр
диаметр поршня 830 мм
диаметр штока 290 мм
длина хода 3260 мм
покрытие штока ABC-P2
Кол-во (1) цилиндр
диаметр поршня 630 мм
диаметр штока 250 мм
длина хода 4110 мм
покрытие штока ABC-P2
Использование гидроцилиндров Eaton на ГЭС в Исландии — Каурахньюкар

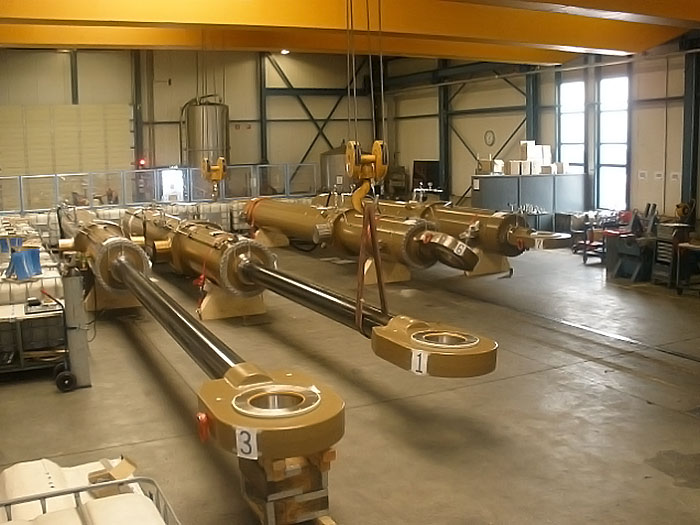

Водосливная плотина с затворами

Япония. Проект реконструкции.

Кол-во (8) цилиндров
диаметр поршня 750 мм
диаметр штока 310 мм
длина хода 8550 мм
покрытие штока ABC-P2 и Hypos II
Кол-во (4) цилиндра
диаметр поршня 550 мм
диаметр штока 260 мм
длина хода 8900 мм
покрытие штока ABC-P2 и Hypos II
Кол-во (4) цилиндра
диаметр поршня 330 мм
диаметр штока 210 мм
длина хода 1450 мм
покрытие штока ABC-P2 и Hypos II
Япония. Проект реконструкции для водосливной плотины с затворами.

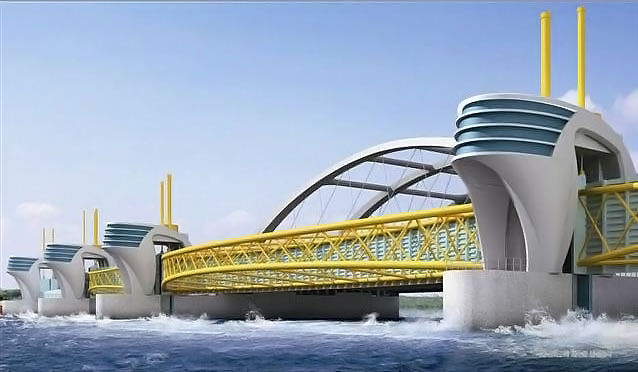

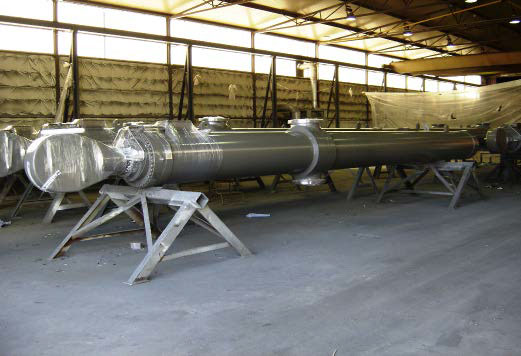

Южная Корея

Проект на р.Нактонган

27 цилиндров управления потоком воды.
Все цилиндры с покрытием штока ABC-P3 + Hypos II.

Южная Корея. Проект на р.Нактонган. 27 цилиндров управления потоком воды в Южной Корее. Проект на р.Нактонган.

Нидерланды

Самбик и Белфэлд. Rijkswaterstaat (Голландская государственная служба надзора за гидротехническими сооружениями).

Кол-во (25) цилиндров
диаметр поршня 350 мм
диаметр штока 180 мм
длина хода 2635 мм
покрытие штока нержавеющая сталь и хром

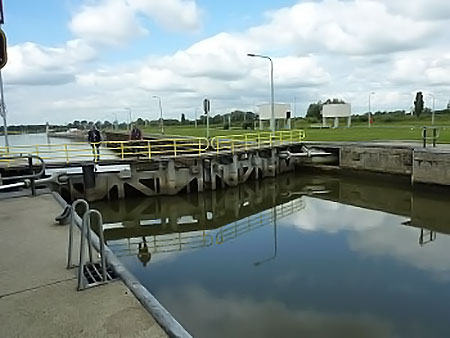

Нидерланды. Самбик и Белфэлд. Rijkswaterstaat (Голландская государственная служба надзора за гидротехническими сооружениями).

Тяжелая промышленность

Цилиндр экструдера

Чехия

Кол-во (1) цилиндр
диаметр поршня 1200 мм
диаметр штока 1150 мм
длина хода 2000 мм
покрытие штока ABC-G1
вес 50 тонн!

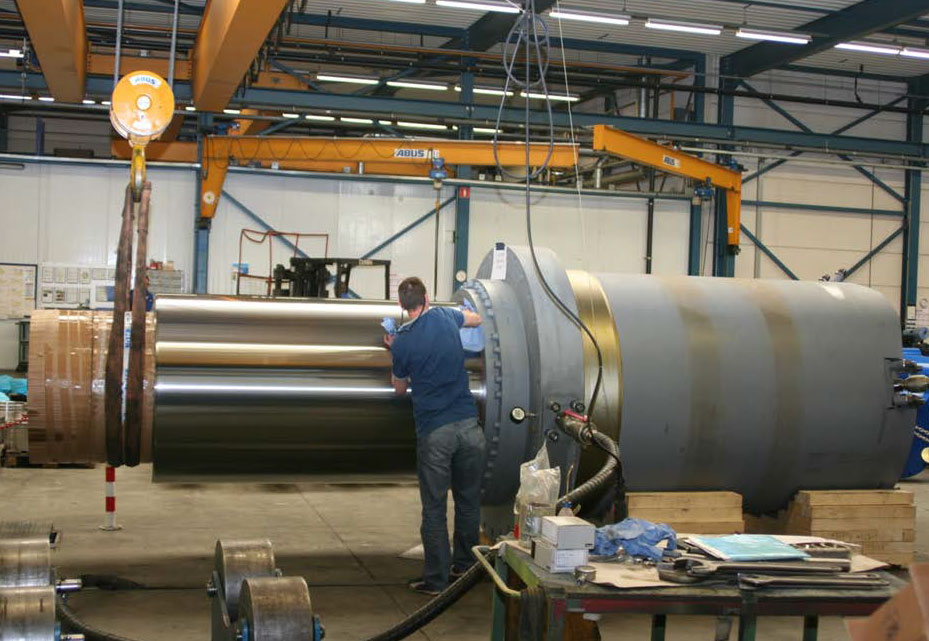

Цилиндр экструдера. Чехия.

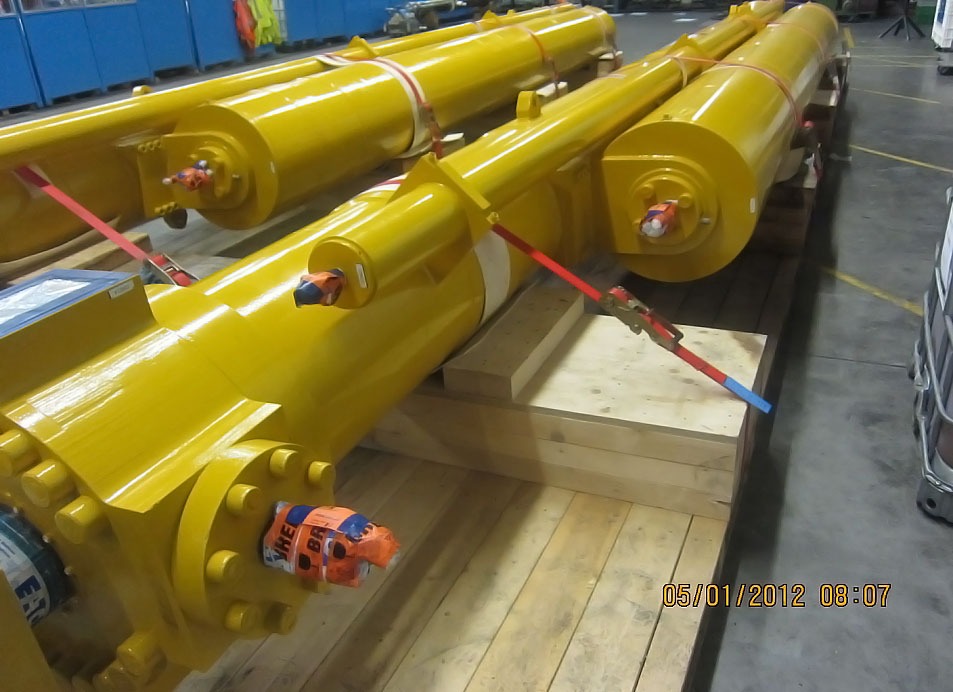

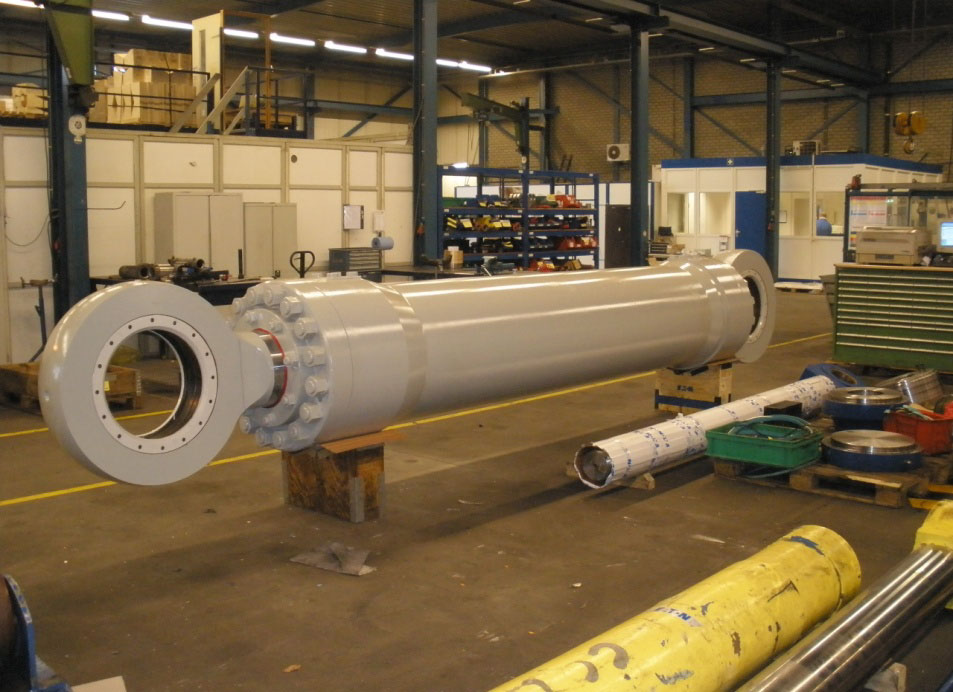

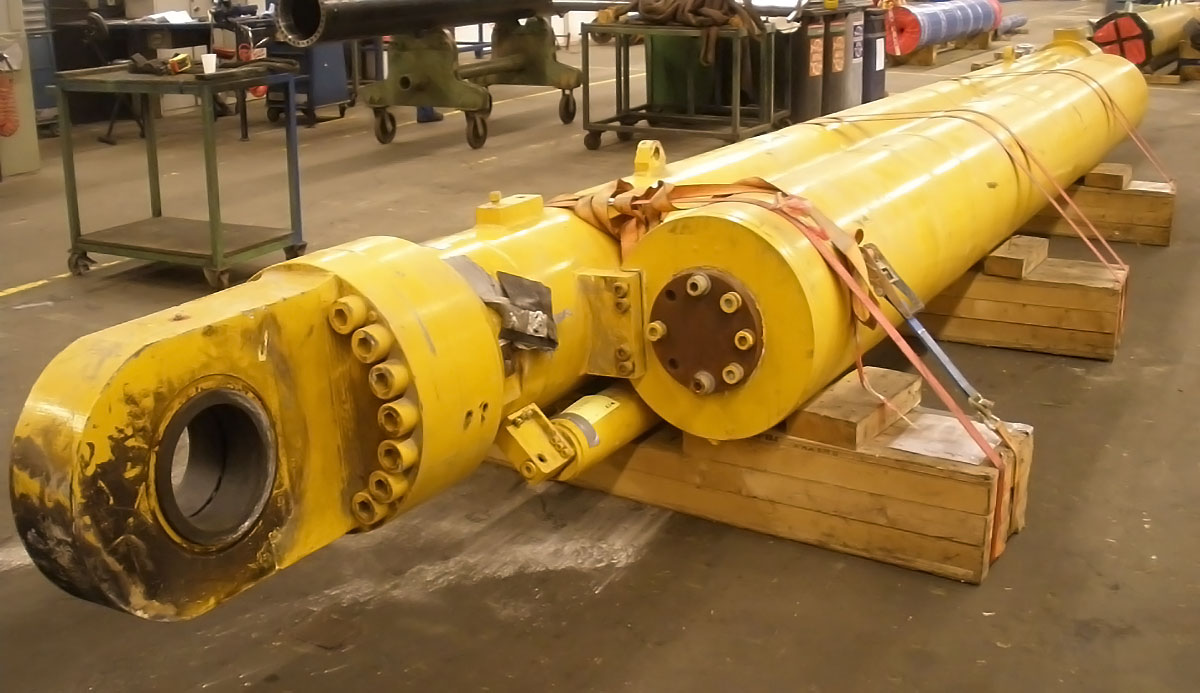

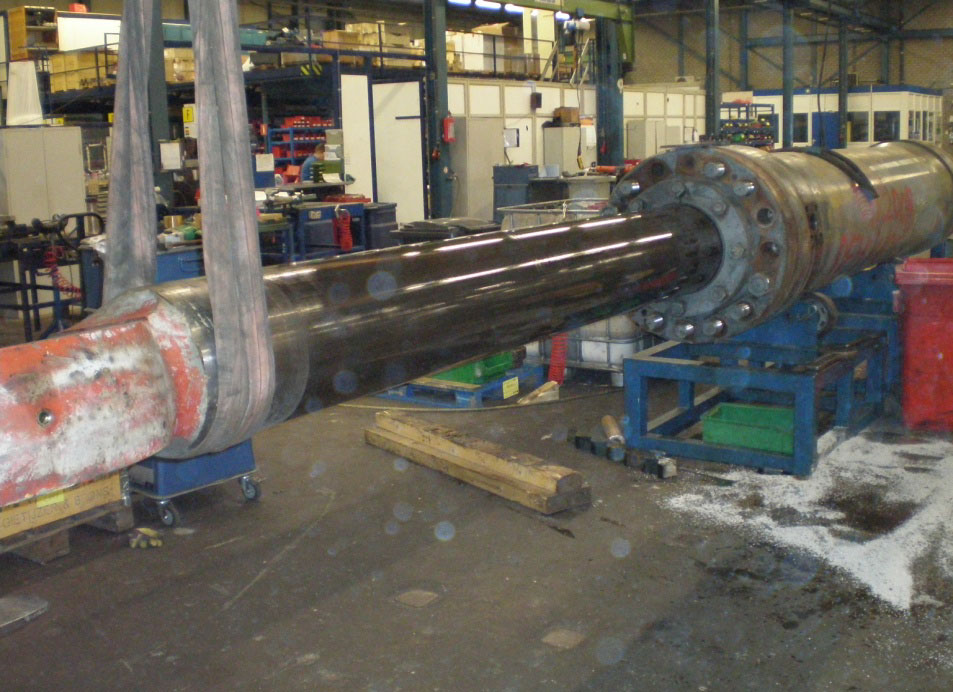

Ремонт и обслуживание гидроцилиндров

До: После:

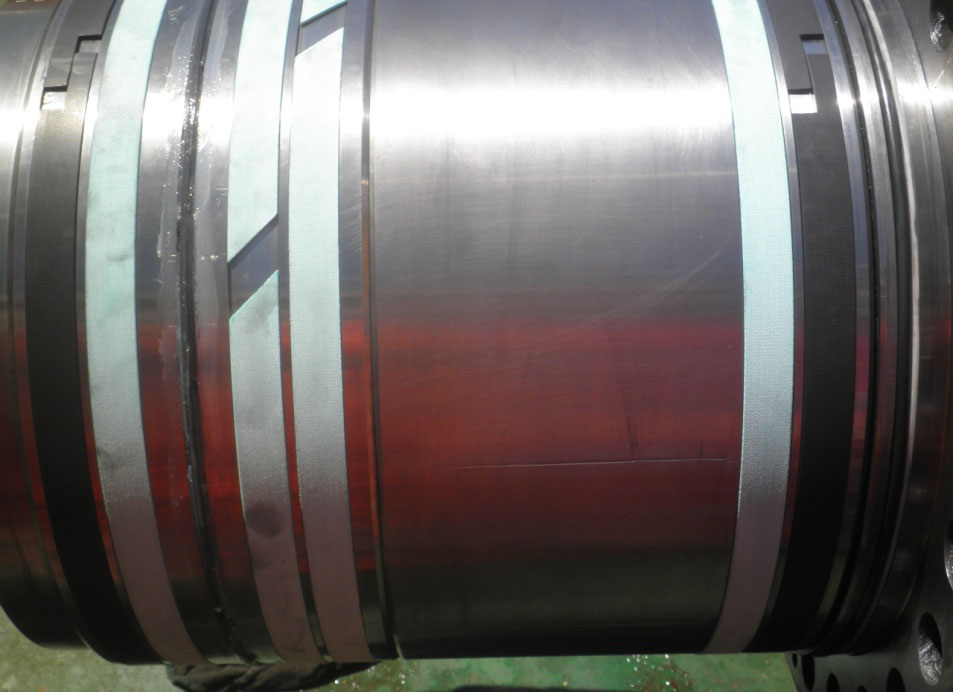

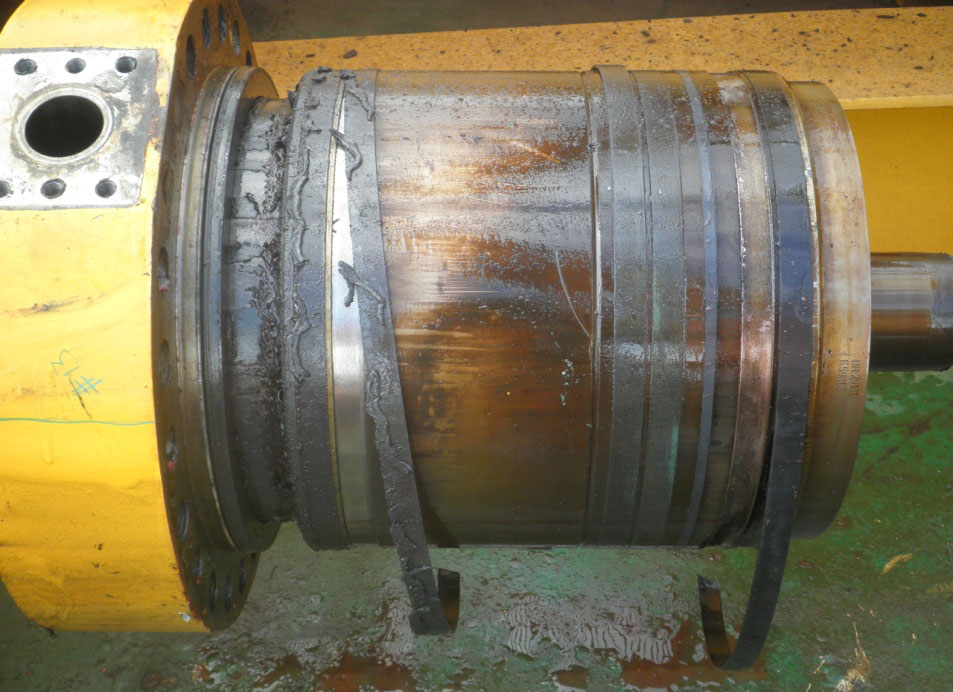

Ремонт и обслуживание гидроцилиндров: до ремонта Ремонт и обслуживание гидроцилиндров: после ремонта
Ремонт и обслуживание гидроцилиндров: до ремонта Ремонт и обслуживание гидроцилиндров: после ремонта
Ремонт и обслуживание гидроцилиндров: до ремонта Ремонт и обслуживание гидроцилиндров: после ремонта

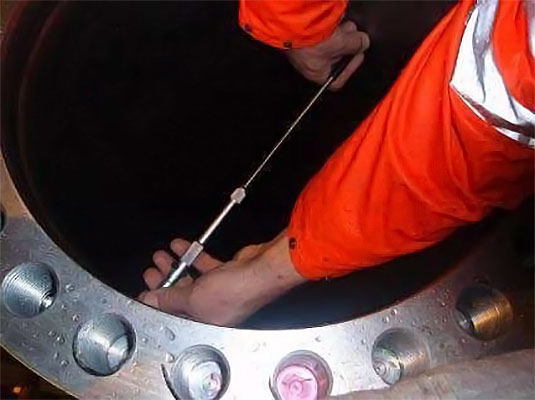

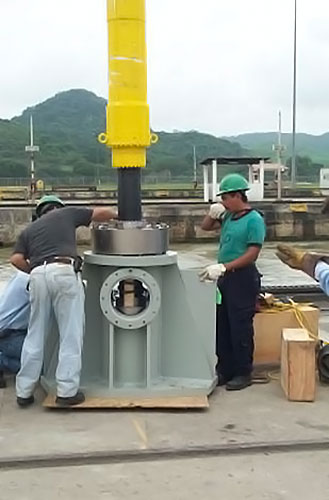

Глобальная сервисная сеть

Глобальная сервисная сеть: осмотр и техническое обслуживание цилиндров, оценка ущерба, снабжение запасными частями. Глобальная сервисная сеть: установка цилиндров, модернизация цилиндров, повторный ввод в эксплуатацию / повторная сертификация.
  • Установка цилиндров
  • Осмотр и техническое обслуживание цилиндров
  • Модернизация цилиндров
  • Повторный ввод в эксплуатацию / повторная сертификация
  • Снабжение запасными частями
  • Оценка ущерба
